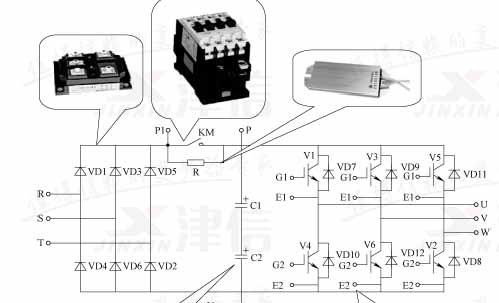

從變頻器的電路原理來看，變頻器上電過程是首先輸入交流電，通過整流模塊轉換為直流電，然后通過限流電阻，向主電路和開關電源供電。開關電源得電后起振，再向控制電路供電，控制電路接著發出指令，主回路接觸器閉合，變頻器完成上電啟動。
因此，當變頻器上電無顯示時，說明上述過程被打斷，整流模塊損壞，限流電阻開路，開關電源損壞都可能是故障的罪魁禍首。具體表現為操作面板的相關指示燈不亮， 操作面板無顯示， 變頻器控制端子的24V、10V 輔助電源電壓為零等等。
接下來對故障進行檢測時，首先是要排除是充電電阻開路還是開關電源電路無輸出故障，可用測量直流回路有無直流電壓和充電接觸器主觸點兩端電阻值的方法來確定。
1、停電狀態下， 測量充電接觸器主觸點兩端的電阻值， 一般應為幾歐姆至幾十歐姆，如果是無窮大，說明充電電阻斷路
2、主回路直流電：一般380V直流電壓為530V，220V直流電壓為310V左右。
3、如果測量限流電阻的電阻值正常，上電后測量直流電電壓也正常， 說明故障是由于開關電源電路導致。
另外，如果確定是充電電阻的故障，往往還需要檢查充電接觸器的主觸點狀態是否完好，因為充電接觸器未吸合，或接觸器主觸點接觸不良，是導致充電電阻燒毀的重要原因。
?
