西門子6SE70系列變頻器是由德國西門子公司推出的,基于全數字控制的工程變頻器,單機容量從2.2-4000KW,具有卷繞、角度同步、張力控制工藝控制選件等功能,應用領域非常廣泛。
一、西門子6SE70變頻器E報警故障原因
在西門子6SE70變頻器使用過程中，E報警是常見的一種故障現象，主要是由于變頻器的主控板（CUVC）板和功率板的通訊故障引起。出現E報警后，將導致變頻器無法工作。
在E故障出現時，首先應考慮是否CUVC板出現損壞，如果CUVC板排查后無故障，則應進一步排查是否是由于功率板故障導致，定位故障源后再進行維修。
二、西門子6SE70變頻器E故障維修案例
一臺西門子變頻器6se7023變頻器，控制面板PMU液晶顯示屏顯示E故障報警，變頻器無法工作，啟停和送電均無效。處理過程如下：
Ø 首先更換新CUVC板，對變頻器輸入側送電，發現操作面板仍然顯示E報警，不能復位，因此排除CUVC板故障，判斷故障是出在功率板上；
Ø 將更換下來的CUVC板放在好的變頻器上測試，發現操作面板顯示正常，E報警消除，同時測試CUVC板輸入輸出功能正常，再次確認CUVC板無故障；
Ø 對變頻器內部清理干凈后，將功率板拆下，單獨放在維修臺上測試，給功率卡送直流560VDC電壓，開關電源開始工作，用示波儀測量功率卡上開關電源電壓值，發現15V電壓值為0V。

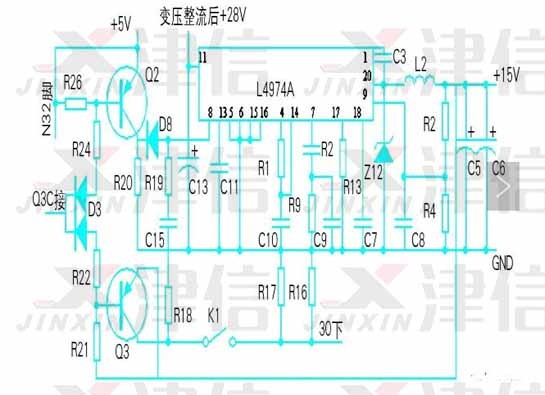

Ø 測試芯片L4974A 輸出電壓15V為0V，查芯片8腳軟啟動電壓是0.5V，正常值為3.85V，所以芯片L4974A的8腳輸入電壓不對。經查Q2輸入觸發電壓正常。
Ø 將功率卡供電電壓切斷，用萬用表測量電路中的元器件，發現Q2損壞，其它元件正常；
Ø 更換Q2后，給功率卡送電，測量芯片L4974A 輸出電壓為15V，電壓輸出正常，操作面板顯示正常，E報警消除。
Ø 安裝功率板和控制板后，對變頻器進行靜態測試，滿足送電條件，對變頻器輸入側送電，輸入參數，啟動變頻器后運行正常。
?
