丹佛斯變頻器電機自適應AMA功能詳解

時間:2025-04-15    作者:津信變頻    點擊:

丹佛斯變頻器在很多機型中都自帶電機自適應功能(Automatic motor adaptation,AMA),當使用電機自適應功能時,丹佛斯變頻器能夠自動檢測和優化電機參數,提升電機控制性能、降低能耗并延長設備壽命,當使用特殊電機時,效果更好。

主要特點:

1、AMA 功能可在電機靜止狀態下執行,這對于無法脫卸負載的場合極為適用。?
2、AMA 不僅檢測電機的定子電阻和感抗,還同時測定電纜線的電阻,這對大功率電機而言十分重要。?
3、AMA 功能會對電機的三相繞組逐一檢測,以檢查是否存在不平衡或缺相情況。?
4、AMA 能夠對額定值大一檔和小二檔的電機進行檢測。


運行原理:

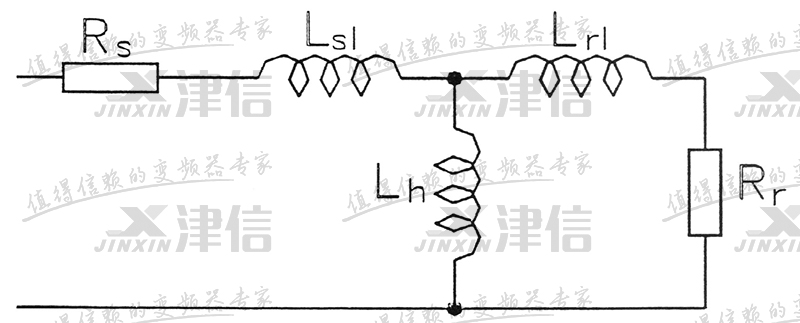

從下方示意圖中,我們能夠明晰 AMA 功能的具體原理(AMA 功能會測定電機的定子電阻 RS 和感抗 XS )。



RS 指的是電動機的定子電阻,其阻值會隨著電機溫度的變化而改變。所以,為確保 AMA 功能達到最佳效果,應當在電機處于冷態時進行測定。



RS 是借助一種被稱作 “直流測試” 的方式來計算的。在該測試過程中,變頻器會向電機的兩個繞組施加直流電壓。為檢驗系統的線性度,上海津信測試時會分別施加正電壓和負電壓各一次。直流測試的精度可達 5%。



為檢測電動機的平衡度,還需對其他繞組組合開展快速測試。允許的最大不平衡度為 10% - 15%,若超出這一范圍,變頻器便會給出錯誤信息。

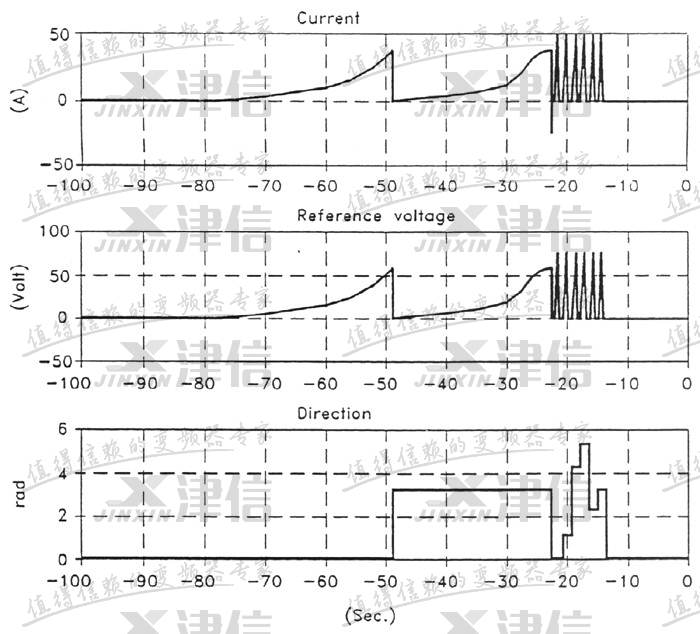

下圖展示的是直流測試的時間順序。






XS 為電動機的定子感抗,通過向電機施加脈沖電壓,并檢測電流的響應情況來測定。脈沖電壓的持續時間為 2ms,幅度大約是 100V。



XS 的測定精度對最終的計算結果至關重要,因此 AMA 針對每個繞組組合至少會進行 3 次測試。若 3 次測試結果不一致,變頻器會再次進行第二遍測定。倘若第二遍測定仍顯示存在同樣的偏差,便會停止測定并顯示錯誤信息。



倘若 XS 的測定失敗,可以通過設置丹佛斯變頻器的參數 107,使其僅對 RS 進行測定。



完成 RS 和 XS 的測定后,就能得出電動機定子的靜態參數。而動態參數還需要轉換為電動機的勵磁特性。轉換完成后,在給定電壓和頻率的條件下,便可計算出定子電抗。



之后,還需再進行一次交流測試,以確定電動機的綜合電抗。交流測試是通過向電動機施加不同頻率和幅度的電壓脈沖來實施的。

上海津信具體操作步驟:
一. 參數002設置現場控制(LOCAL)

二. 設定正確的電機名牌值
1、設定電機額定功率      參數102
2、設定電機額定電壓      參數103
3、設定電機額定頻率      參數104
4、設定電機額定電流      參數105
5、設定電機額定轉速      參數106

三. 參數107中選擇電機自適應范圍
此參數中可以選擇自適應定子電阻(Rs)和勵磁電抗(Xs),也可以只自適應定子電阻(Rs)。

四. 按 [Start] 鍵,自適應功能自動開始執行。

自適應過程及現象:
1、自適應開始,電機發出一種比較尖銳的聲音,屬于正常。
2、自適應過程最長可能需要十幾分鐘,視電機功率不同,例如7.5KW電機自適應過程需要2分鐘左右。

上海津信注意事項:
一. 電機連接LC濾波器,可能會影響測試結果。
二. 自適應過程在電機冷態時所得參數最接近實際數據。
三. 電機銘牌值一定要正確輸入,否則會導致自適應失敗。
四. 電機自適應可以在電機功率放低二檔起作用,如電機功率與變頻器功率相差過大將無法檢測而導致過程失敗。
五. 盡管AMA測定電動機定子電阻和感抗,但也需要轉子數據,因此一定要對完整的電動機進行測定。
六. 在自適應過程中電機的軸心是不轉的,這對于無法脫卸負載的場合非常實用,但要注意在自適應過程中不可對電機軸心施加力矩,否則該過程失敗。

自適應的終止:
一. 自適應過程結束后,顯示屏顯示“ALARM 21”,宣告過程成功,再按[Stop/Reset] 鍵,“ALARM”燈滅,全過程結束,電機參數自動寫入。
二. 如顯示“ALARM 22”,宣告過程失敗,按 [Stop/Reset] 鍵,中止自適應過程。
三. 若需強行結束自適應過程,直接按 [Stop/Reset] 鍵,則自適應功能中止,“ALARM”燈亮,再按 [Stop/Reset] 鍵復位。
